Double sheave swivel fairlead

KRACHTEN VAN MEER DAN 180 TON

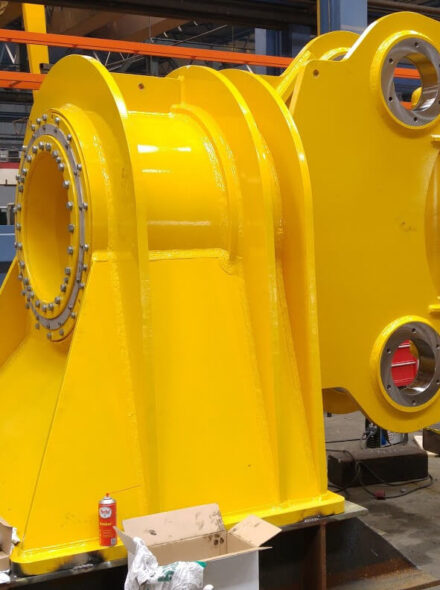

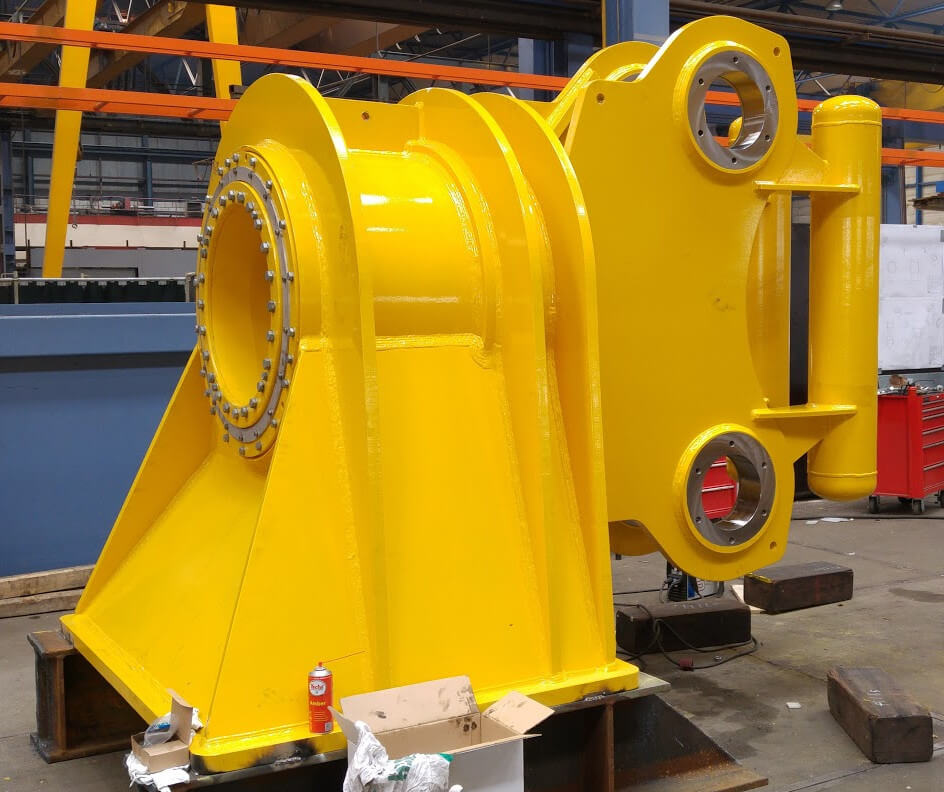

Voor haar opdrachtgever IHC Offshore Systems, een bedrijf voor o.a. uitrusting en schepen voor de offshore- en baggermarkten, deed MechDes het basic- en detailontwerp van een fairlead (draadgeleider). De fairlead wordt gebruikt voor het geleiden van een kabel tussen de lier en het ankerpunt van het schip. Tevens leverden wij een uitgebreid berekeningsrapport op.

Op basis van het rapport constateerden we dat de grote hoek die de kabel kan maken, met hoge krachten op de constructie als gevolg, een uitdaging vormde. Om voldoende ruimte voor de kabeldoorvoer te realiseren, gebruikten we zelfinstellende tonlagers met een diameter van 750 millimeter.

De optredende kracht is 180 ton en de diameter van de staalkabel bedraagt 79 millimeter.
